TOBERA

La tobera es otro tipo de elemento primario. Se trata de un dispositivo con una entrada perfilada por una garganta cilíndrica. La toma de alta presión se realiza en la pared de la tubería, a una distancia D de la entrada, mientras que la de baja presión suele colocarse a la salida, donde la sección del flujo es mínima. Esta toma se realiza directamente en la pared de la tubería y suele estar a ½D de la placa. También se hacen toberas en ángulo. Por medio de la tobera pueden medirse caudales superiores a 60% en aquellos que se pueden determinar mediante el diafragma o placa orificio, siendo menor la pérdida de carga permanente. Su instalación es muy simple, montándose entre las bridas de la tubería.

TUBO VENTURI

Este elemento primario de medida se inserta en la tubería como si fuera un tramo de la misma. Puede instalarse en todo tipo de tuberías mediante bridas de conexión adecuadas. El Venturi tiene una sección de entrada de diámetro igual al de la conducción a la cual se conecta. La sección de entrada conduce hacia un cono de convergencia angular fija, terminando en una garganta de un diámetro más reducido, fabricada exactamente según las dimensiones establecidas por el cálculo. Dicha garganta comunica con un cono de salida o de descarga con divergencia angular fija, cuyo diámetro final es habitualmente igual al de entrada. La sección de entrada está provista de tomas de presión que acaban en un racord anular, cuyo fin es el de uniformar la presión de entrada. Es en este punto donde se conecta a la toma de alta presión del transmisor. La conexión de la toma de baja presión se realiza en la garganta mediante un dispositivo similar. La diferencia entre ambas presiones servirá para realizar la determinación del caudal. El tubo Venturi puede fabricarse en materiales diversos según las necesidades de la aplicación a que se destine. El más comúnmente empleado es el acero al carbono, aunque también se utiliza el latón, bronce, acero inoxidable, cemento, y revestimientos de elastómeros para paliar los efectos de la corrosión.

El Venturi ofrece ciertas ventajas con respecto a otros captadores, como son: 1. Pérdida de carga permanente poco elevada, menor que la del diafragma y la de la tobera, gracias a los conos de entrada y salida. 2. Posibilidad de medir caudales superiores a un 60% a los obtenidos por el diafragma para la misma presión diferencial e igual diámetro de tubería. 3. En general, el Venturi requiere un tramo recto de entrada más corto que otros elementos primarios. 4. Facilidad para la medida de líquidos con sólidos en suspensión. Generalmente los tubos Venturi se utilizan en conducciones de gran diámetro (de 12" en adelante), donde las placas de orificio producirían pérdidas de carga muy importantes y no conseguirían una buena medida. También se utilizan en conductores de aire o humos con conductos no cilindricos, en grandes tuberías de cemento, para conducción de agua, etc. Según la naturaleza de los fluidos de medida, se requieren modificaciones en la construcción del tubo Venturi: eliminación de los anillos de ecualización; inclusión de registros de limpieza, instalación de purgas, etc. En el corte transversal se aprecian los anillos circulares que rodean el tubo Venturi en los puntos de medida. Esos anillos huecos conectan el interior del tubo mediante orificios en número de cuatro o más, espaciados uniformemente por la periferia. El fluido, al circular, pasa por estos orificios y por el anillo donde se encuentran los racores que conectan con el transmisor.

Venturi de Inserción

El Venturi de inserción es una versión del elemento primario recién descrito, utilizada en aplicaciones de alta presión. Se mantiene en su lugar entre las bridas mediante una brida suplementaria que hace cuerpo con la tubería y permite eliminar la costosa construcción en materiales especiales que exigiría el Venturi estándar para este tipo de servicio. La perdida de carga permanente es más elevada que la del Venturi estándar, pero inferior a la de la placa orificio.

Tubos de baja pérdida

Los tubos de baja pérdida que se muestran en las figuras se denominan «Venturi corto» y constituyen la más reciente variación de este tipo de elementos primarios. Al igual que el Venturi clásico, pueden utilizarse para medir caudales de líquidos con partículas en suspensión. La característica más notable del Venturi corto es la de producir la menor pérdida de carga de todos los captadores de este tipo. Es así mismo de volumen más reducido, y de hecho, más fácil de instalar. Los tubos de baja presión son de construcción bridada,pudiendo fabricarse tanto en fundición como mediante mecanización. Pueden así mismo montarse insertándose en el interior de la tubería. En el caso de construcción bridada, la toma de alta presión se encuentra situada en la propia brida. Los tipos de inserción tienen sus dos tomas en el anillo de fijación.

Los tubos de baja presión son de construcción bridada,pudiendo fabricarse tanto en fundición como mediante mecanización. Pueden así mismo montarse insertándose en el interior de la tubería. En el caso de construcción bridada, la toma de alta presión se encuentra situada en la propia brida. Los tipos de inserción tienen sus dos tomas en el anillo de fijación.

Tubo de baja pérdida (venturi corto) completo, con bridas, realizado en fundición

Tubo de baja pérdida, tipo inserción, realizado en material plástico.

TUBOS DE PITOT

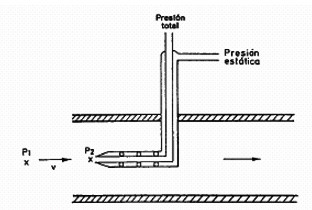

El tubo de Pitot utilizado para la medición de caudal está constituido por dos tubos que detectan la presión en dos puntos distintos de la tubería. Pueden montarse por separado o agrupados dentro de un alojamiento, formando un dispositivo único. Uno de los tubos mide la presión de impacto (presión dinámica más presión estática) en un punto de la vena. El otro mide únicamente la presión estática, generalmente mediante un orificio practicado en la pared de la conducción.

Para determinar el lugar de inserción de los tubos, es necesario localizar el punto de máxima velocidad, desplazando el orificio de los mismos a lo largo del diámetro de la tubería. A pesar de que un tubo de Pitot puede calibrase para medir caudal en ± 0,5%, la distribución inestable de velocidades puede desencadenar errores importantes. Esto constituye uno de los motivos por lo que estos elementos se utilizan sobre todo para la medida de caudal de gases, ya que la variación de velocidad de la mediana con respecto al centro no constituye un inconveniente grave.

Las aplicaciones de los tubos de Pitot están muy limitadas en la industria, dada la facilidad con que se obstruyen por la presencia de cuerpos extraños en el fluido a medir. En general, se utilizan en tuberías de gran diámetro, con fluidos limpios, principalmente gases y vapores. Su precisión depende de la distribución de las velocidades y generan presiones diferenciales muy bajas, que resultan difíciles de medir.
