Annubar

El Annubar se compone prácticamente de cuatro tubos de Pitot y evita los errores producidos como consecuencia de realizar la medición en un solo punto. Las perdidas de energía, así como las perdidas de carga, resultan muy pequeñas.

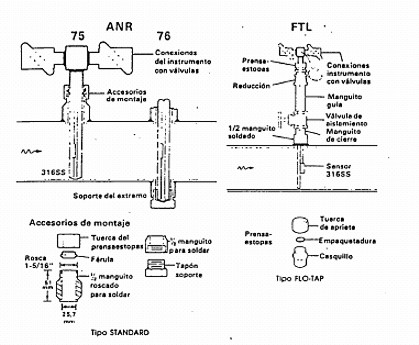

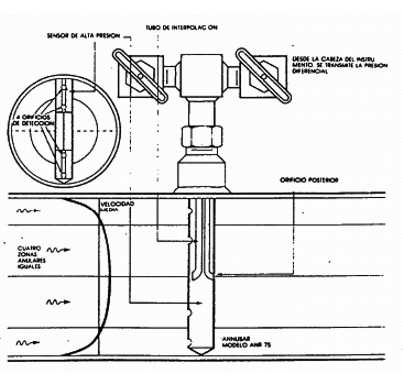

El Annubar se compone de cuatro partes esenciales:

1. La sonda de alta presión con cuatro orificios encarados al flujo. Basado en los cálculos de Chebychef, relativos a las medidas de circulación del fluido, cada orificio capta una presión generada por la velocidad del flujo en cada uno de los cuatro segmentos iguales.

2. El tubo de interpelación colocado en la sonda de alta presión transmite la media de las presiones detectadas por los cuatro orificios a la cámara de alta presión del transmisor electrónico de presión diferencial. Esta media es la suma de presiones debidas a la velocidad y a la presión estática.

3. El orificio posterior capta la baja presión. La diferencia entre la alta presión del tubo de interpelación y la baja presión del orificio es proporcional, según la teoría de Bernouilli, al cuadrado del caudal. En ciertos tipos de Annubar el orificio posterior está situado en la sonda de alta presión, mientrás que en otros esta presión se capta mediante un tubo situado detrás de la sonda.

4. La cabeza de conexión transmite la presión diferencial al transmisor electrónico.

El Annubar substituye con ventaja al Pitot, por su fácil instalación y la posibilidad de montarlo en tuberías existentes sin gran obra.
