A menudo es necesario utilizar mas de un filtro para bloquear la luz de todos los colores, excepto el que se desea. Los diagramas siguientes ilustran como trabajan dos filtros sustractivos en conjunto para eliminar los colores de un haz de luz blanca, excepto uno.

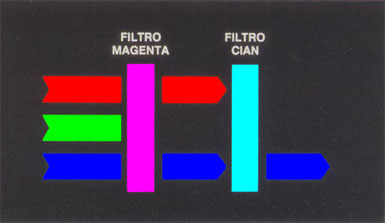

Si se usa combinación de filtros magenta y cian, se observa que el filtro magenta absorbe el verde y transmite el rojo y el azul. Después, el filtro cian absorbe el rojo y permite el paso del azul. Según el triangulo de los colores, el cian esta compuesto de verde y azul; pero el filtro magenta absorbió el verde antes, por lo que no hay verde para que el filtro cian lo transmita. Esto da como resultado que el único color transmitido sea el azul.

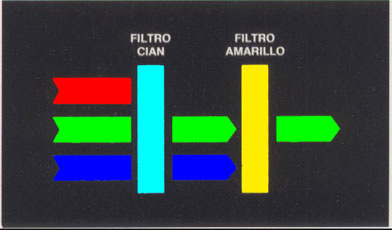

Si se usa combinación de filtros cian y amarillo, se observa que el filtro cian absorbe el rojo y transmite el azul y el verde. Después, el filtro amarillo absorbe el azul y permite el paso del verde. Según el triangulo de los colores, el amarillo esta compuesto de rojo y verde; pero el filtro cian absorbió el rojo antes, por lo que no hay rojo para que el filtro amarillo lo transmita. Esto da como resultado que el único color transmitido sea el verde.

Si se usa combinación de filtros magenta y amarillo, se observa que el filtro magenta absorbe el verde y transmite el rojo y el azul. Después, el filtro amarillo absorbe el azul y permite el paso del rojo. Según el triangulo de los colores, el amarillo esta compuesto de rojo y verde; pero el filtro magenta absorbió el verde antes, por lo que no hay verde para que el filtro amarillo lo transmita. Esto da como resultado que el único color transmitido sea el rojo.

Sin importar en que orden se coloquen los mismos filtros, el color resultante o transmitido siempre será también el mismo. Par ilustrar este concepto se usara el ejemplo anterior y se invertirá el orden de los filtros, de manera que el amarillo este primero y el magenta después.

Si se coloca primero el filtro amarillo, absorbe el color azul y transmite el rojo y el verde. Luego, el filtro magenta absorbe el verde y transmite el rojo. Según el triangulo de los colores, el magenta se forma por la combinación del rojo y el azul; pero el filtro amarillo absorbió el azul antes, por lo que solo se transmite el componente rojo.

Como lo demuestra esta comparación, en realidad no es importante el orden en que se coloquen esos dos filtros; el color final siempre es el mismo. La consulta del triangulo de los colores es de gran ayuda para recordar la relación que tienen entre si los colores.

Ahora bien, ¿qué sucede si se colocan los tres filtros sustractivos frente a un haz de luz?

Como se puede observar en la figura siguiente, la combinación de los tres filtros absorbe por completo la luz y no permite el paso de ningún color. La combinación de los tres filtros de igual saturación, de los colores cian, magenta y amarillo se conocen como filtro neutro. Esto significa que el color resultante de la luz es neutro, lo cual equivale a la ausencia de color.

Hasta este punto se ha hablado de filtros de saturación total. En otras palabras, un filtro cian de saturación total absorbe toda la luz roja y transmite las luces verde y azul. La saturación de los filtros puede variarse, de manera que solo absorban determinada porción del color. Ello significa que un filtro cian de saturación reducida absorbe solo una parte de la luz roja y transmite cierta parte de la misma, junto con las luces verde y azul.

Si se hace variar la saturación de un filtro neutro, cambiara la intensidad de las luces roja, verde y azul que transmite. Debido a que el filtro es neutro, las porciones de rojo, verde y azul son iguales, lo cual ocasiona que la luz sea de color neutro.

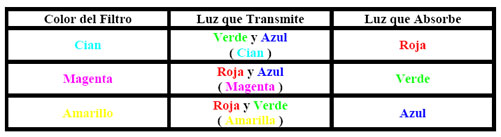

La tabla siguiente sirve como referencia de los tres colores sustractivos, comúnmente usados como filtros en la película y el papel fotográficos. Siempre debe usted recordar el concepto de pares complementarios. Es importante comprender el concepto de filtro y su efecto en la luz blanca, antes de empezar a estudiar la forma en que la película y el papel fotográfico registran las imágenes de colores que aparecen finalmente en las impresiones fotográficas.

Es importante mencionar que hasta ahora se han analizado filtros ideales o perfectos, los cuales absorben en forma absoluta los colores complementarios.

En la realidad, esto no es así. Los filtros no son perfectos, de manera que siempre transmiten una pequeña porción del color complementario, y absorben un tanto de los otros dos colores. Sin embargo, debe hacerse notar que el cambio en la saturación del filtro no ocasionara problemas. El diagrama siguiente muestra este efecto en una forma más clara.

En este ejemplo el filtro es magenta. Sabemos que los filtros magenta deberían absorber la luz verde y transmitir solo la luz roja y la azul, lo cual es cierto. Sin embargo, una pequeña cantidad de luz verde pasa a través del filtro, debido a que no es perfecto. Y también por ello, absorbe una pequeña cantidad de las luces roja y azul. Además, se puede ver que la luz verde que pasa tiene una intensidad considerablemente MENOR que la de las luces roja y azul.
